(下文内容都是针对HotSpot VM)

JVM内存结构

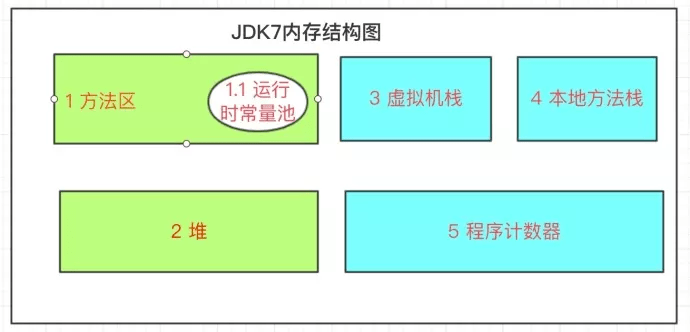

图示

  • 线程间共享(绿)
  • 线程间独立(蓝)

介绍

线程共享

  • 1 方法区(永生代)

    • 存储已经被加载的类信息、static变量.
    • 1.1 同时放置运行时常量，运行期间动态产生的常量也放在这
    • 参数 -XX:MaxPermSize

      SE8后改为MetaSpace

  • 2 堆
    较复杂，见下文

线程独立

  • 栈
    Sun Hotspot不区分虚拟机栈和方法栈
    • 3 虚拟机栈 （Java Virtual Machine Stacks）
      • Java方法执行的内存模型，类似C++，每个方法调用都会在栈上留下局部变量表，操作数栈，动态链接，方法出口等， 调用完成就出栈
    • 4 本地方法栈 （Native Method Stacks）
      • 作用类似，区别在于为虚拟机执行native方法
  • 5 程序计数器 （Program Counter Register）
    • 记录线程切换时原来代码段的地址
    • 占空间很小
  • 6 直接内存
    • 不在JVM的范围内，就是不用经过JVM管理、映射的直接内存

GC过程

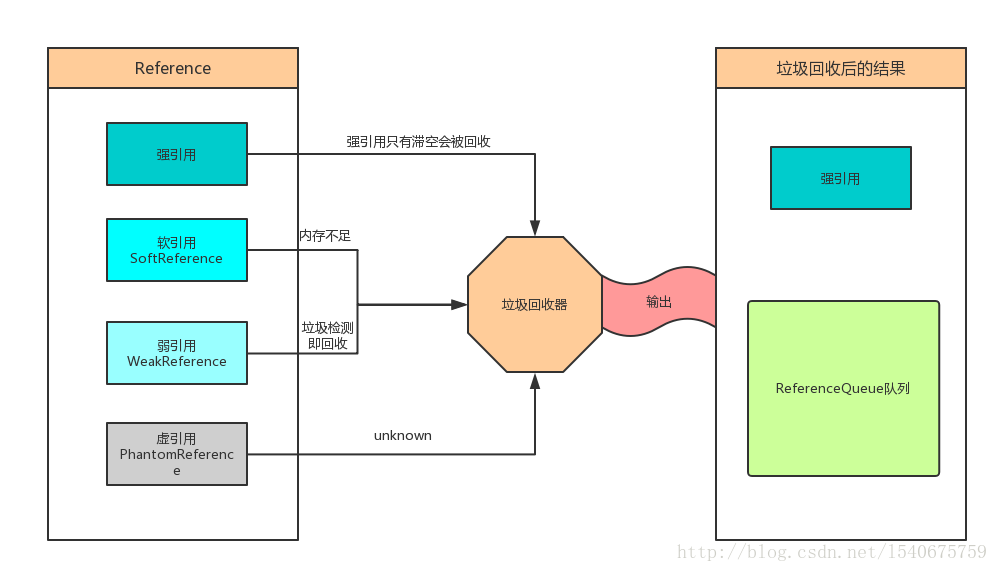

四种引用类型

2022-11-28T222315

  • 强引用（Strong Reference）

    1
    2
    Object object = new Object();
    // 只要强引用存在，垃圾回收就不会回收该对象，内存不足时会抛出OOM。

  • 软引用（Soft Reference）

    1
    2
    SoftReference<Object> softReference = new SoftReference<>(new Object());
    //定义：非必须，但仍有用的对象。内存不足时才会回收。

    further reading: 怎么定义内存不足
    Interval(该引用多少MS没访问过) = clock - timesatmp > heap_free_space_after_last_gc(MB) * SoftRefLRUPolicyMSPerMB(JVM paramrter, default value is 1000ms))
    Related Code

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    // https://github.com/AdoptOpenJDK/openjdk-jdk12u/blob/master/src/java.base/share/classes/java/lang/ref/SoftReference.java
    public class SoftReference<T> extends Reference<T> {
        private static long clock; //Timestamp clock, updated by the garbage collector

        private long timestamp; //Timestamp updated by each invocation of the get method.
        public T get() {
            T o = super.get();
            if (o != null && this.timestamp != clock)
                this.timestamp = clock;
            return o;
        }
    }

    //https://code.googlesource.com/edge/openjdk/+/refs/heads/jdk8u111-b09/hotspot/src/share/vm/memory/referencePolicy.cpp
    bool LRUCurrentHeapPolicy::should_clear_reference(...) {
      jlong interval = timestamp_clock - java_lang_ref_SoftReference::timestamp(p);
      assert(interval >= 0, "Sanity check");
      // The interval will be zero if the ref was accessed since the last scavenge/gc.
      if(interval <= _max_interval) { return false; }
    }

  • 弱引用（Weak Reference）

    1
    2
    WeakReference<Object> weakReference = new WeakReference<>(new Object());
    //定义：发生GC时就会被回收

  • 虚引用（Phantom Reference）

    1
    2
    3
    ReferenceQueue queue = new ReferenceQueue();
    PhantomReference<Object> pReference = new PhantomReference<>(new Object()，queue);
    //不影响对象的生命周期，初始化必须有队列 只是在对象释放后，虚引用会进ReferenceQueue队列。

对于三种非强引用，一般都要结合referenceQueue使用，用于捕获哪些reference被释放了。如无必要，自己写代码请只用强引用。对该部分不理解也不影响对GC过程的理解。

垃圾标记算法

引用计数 Reference Counting Collector

python默认采用的策略

  • 优：
    • 简单，就是类似C++的shared pointer。 早期做法。
  • 缺：
    • 无法鉴别循环引用，即
    • 效率变慢，每次指针操作可能修改计数。
      1
      2
      3
      a.next = b;
      b.next = a;
      a = b = null;

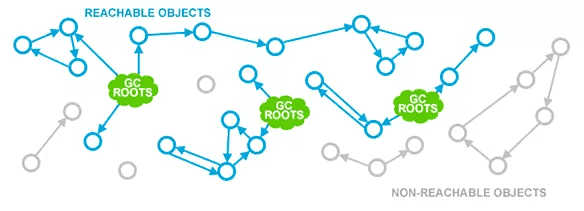

根搜索算法 Root Tracing Collector

Java和C#默认采用的策略

过程

  1. 通过一系列名为“GC Roots”的对象作为起始点，寻找对应的引用节点。
  2. 找到这些引用节点后，从这些节点开始向下继续寻找它们的引用节点。
  3. 重复（2）。
  4. 搜索所走过的路径称为引用链，当一个对象到GC Roots没有任何引用链相连时，就证明此对象是不可用的。

根集(Root Set)

就是正在执行的Java程序可以访问的引用变量（注意：不是对象)的集合(包括局部变量、参数、类变量)，包含

  • 虚拟机栈（栈帧中的本地变量表）中的引用的对象
  • 方法区中的类静态属性引用的对象
  • 方法区中的常量引用的对象
  • 本地方法栈中JNI（Native方法）的引用对象

标记过程

关键点： 高优先级别，全局暂停标记； 低优先级异步释放

注意点

  • 标记只能在静态内存结构上运行，JVM需要首先达到safepoint，然后标记过程全局暂停Stop the World(STW)，
  • 执行(暂停)时间是看存活对象的个数，与堆大小无关，对象大小无关。
    • 至于待释放对象个数，一般不相关，只有标记-清理算法 时间复杂度和待释放对象个数有关。

safepoint 是一个big topic，以后有空再另外写一篇吧。

从标记到删除

至少需要两次标记

  1. 是否需要finalize的标记： 根未搜索、第一次标记、到且有必要执行finalize的对象打上标记放入F-Queue等待释放队列。

    • 未执行过finalize
    • finalize未被重载

  2. 虚拟机自动建立的、低优先级的Finalizer线程去执行对象的finalize()方法

  3. 对象执行finalize()如果仍旧没有被引用，就开始执行回收流程

为什么需要finalize()而不直接回收

因为不是所有内存都是JVM自己管理的，比如开辟的直接内存，就需要自己显式的申请和删除

回收算法

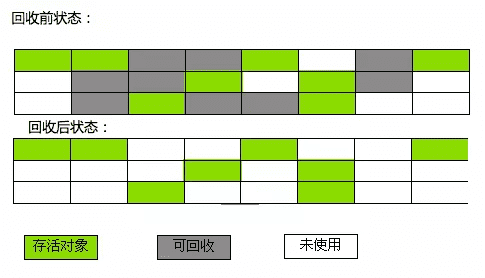

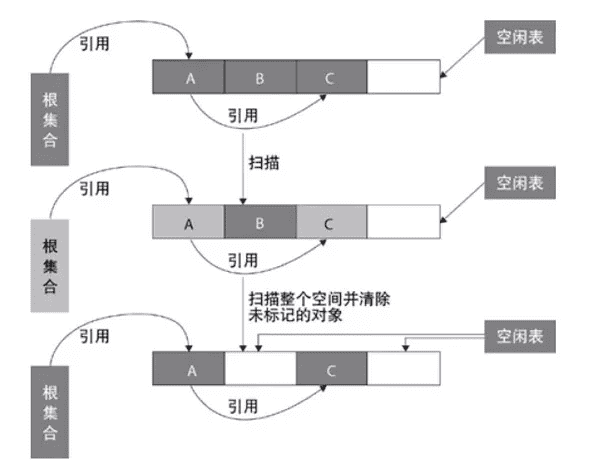

标记-清除 mark-sweep

标记后直接在内存中原地清除对象

  • 优：
    • 对象不需要移动
    • 只操作不存活对象，存活对象多也不影响效率
  • 劣：
    • 标记清除效率低，因为需要维护一个空闲表
    • 清除产生大量不连续的内存碎片
  • 适合：
    • 希望暂停时间尽可能短的
    • 存活比例高的

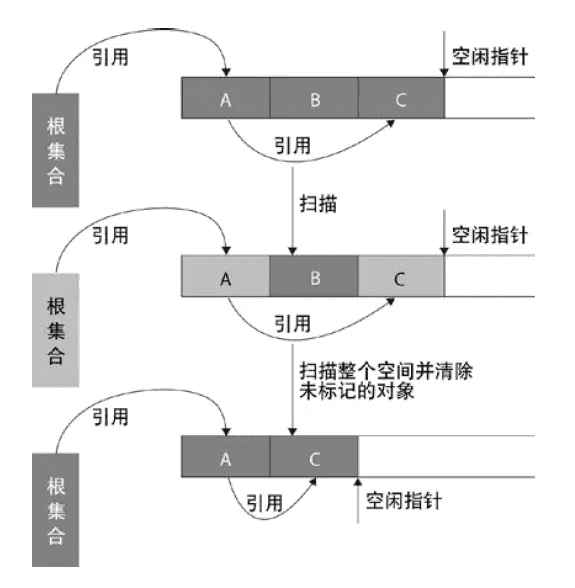

标记-整理 mark-compact

不直接对回收对象进行清理，而是所有存活的对象都向一端移动，然后直接清理掉端边界以外的内存。

  • 优：
    • 整理后无碎片=>内存分配更加快速, 空闲大小和位置便于统计
  • 劣：
    • 因为要移动存活的变量，和重新引用赋值， 就需要执行暂停，使得GC时间延长
  • 适合：
    • 存活比例高
    • 回收不频繁

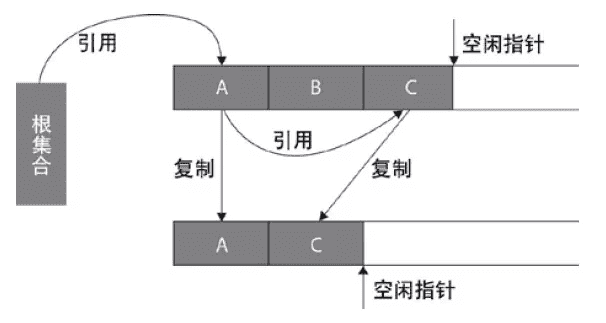

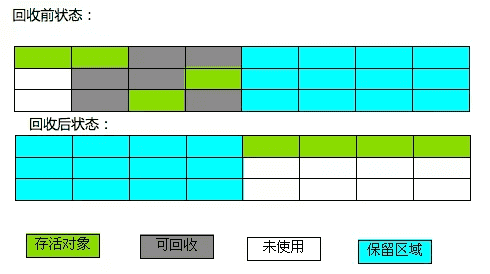

停止-拷贝 copying

拿空间换时间，将内存按容量分为大小相等的两块，每次只使用其中的一块（对象面），当这一块的内存用完了，就将还存活着的对象复制到另外一块内存上面（空闲面）。
只有对象区与空闲区的切换过程中，程序暂停执行。

  • 优：
    • 无碎片同mark-compact
    • 标记和复制可以同时执行
    • 每次只对一块内存进行回收，高效
    • 实现简单
  • 劣：
    • 额外空间，空间利用率降低
    • 也需要暂停
  • 适合：
    • 存活比例少
    • 内存申请次数多
    • 回收不频繁

其他

Adaptive 算法:垃圾收集器就是监控当前堆的使用情况，并将选择适当算法的垃圾收集器。

堆

所有new创建的对象都在堆中分配

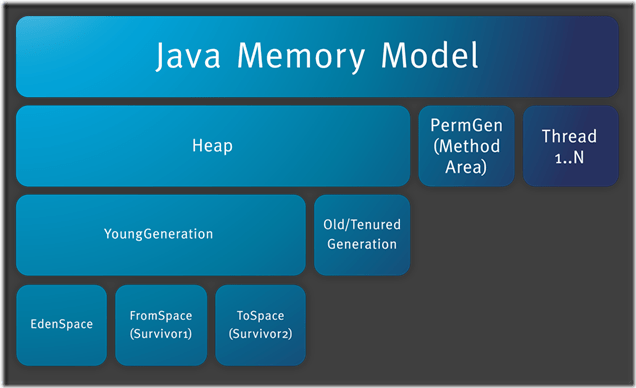

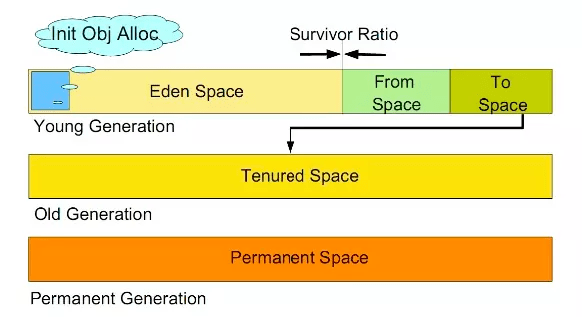

分代示意图

对象分配原则

  • 对象优先在Eden分配。
  • 大对象直接进入老年代。
  • S1满时，S1所有数据进入老年代。
  • 长期存活（年龄超过15）的对象将进入老年代： 每次Minor GC使得Survivor区内的对象年龄+1

Minor GC 和 Full GC

  • 新生、年轻代 Young Generation： 对象死亡率高，少量存活， 适合停止-拷贝
    • Eden区 80%： 大部分对象在此生成
      • 一般满时触发 Minor GC(Scavenge GC) : 从Eden停止-拷贝到Survivor0，直到Eden清空位置
    • Survivor0 10%
      • 满时 交换S0和S1，(本质就是就是把数据从0转到1)，完成后S0和Eden都为空
    • Survivor1 10%
      • 满时将数据转移到 老年代
  • 年老: 对象存活率高，适合 标记-整理，如果希望暂停时间减少，也可考虑标记-删除
    • 一般满时 触发 Full GC ： 新生代、老年代、永生代都进行回收
  • 永生： 不怎么需要管理
    • 写满时也会触发 Full GC

这个永生在JAVA SE8后被移除，改为MetaSpace，毕竟从意义上就是记录了程序的元信息。
各代各部分比例都可以通过参数调整
另外 Full GC可以通过System.gc()显示调用;

一些经验

减少GC开销的技巧

  • 没经验不要显式调用System.gc()，因为增加了暂停次数
  • 减少临时对象的使用
  • 对象不用时最好显式置为Null，手动悬空，加快GC
  • 使用StringBuffer,而不用String来累加字符串
  • 能用基本类型如Int,Long,就不用Integer,Long对象
  • 尽量少用静态对象变量： 静态变量属于全局变量,不会被GC回收,它们会一直占用内存
  • 散对象创建或删除的时间： 集中在短时间内大量创建新对象,特别是大对象,会导致突然需要大量内存,JVM在面临这种情况时,只能进行主GC,以回收内存或整合内存碎片,从而增加主GC的频率。集中删除对象，也是类似的。

Java 可能出现内存泄露的情况

即使根搜索看起来天衣无缝，依旧存在问题，如下：

  1. 各种连接，数据库连接，网络连接，IO连接等没有显示调用close关闭，不被GC回收导致内存泄露。
  2. 监听器的使用，在释放对象的同时没有相应删除监听器的时候也可能导致内存泄露。

GC性能调优 和 主流GC对比分析

建议看我的下一篇
